Acompanhamos recentemente a execução de um prédio corporativo de 18 pavimentos na Barra da Tijuca onde o projeto original previa estacas pré-moldadas com base em sondagens SPT pontuais. A geologia local — sedimentos arenosos com camadas de argila mole intercaladas — exigia um refinamento maior do que os golpes a cada metro podiam oferecer. Propusemos então o ensaio CPT com medição de poropressão para mapear com precisão a resistência de ponta e o atrito lateral ao longo de toda a profundidade. Em menos de dois dias tínhamos um perfil contínuo de 28 metros que revelou uma lente de argila orgânica muito mole entre 12 e 15 metros, invisível nas sondagens SPT anteriores. O recalculo da fundação com esses dados evitou um superdimensionamento desnecessário e, mais importante, eliminou o risco de recalques diferenciais que comprometeriam a estrutura. Em regiões como a Zona Sul ou o Centro, onde a ocupação é densa e os terrenos têm histórico geológico complexo, o ensaio CPT tem se mostrado a ferramenta mais confiável para decisões de engenharia de fundações. Complementamos frequentemente essa investigação com a sondagem SPT quando a norma técnica exige a classificação tátil-visual das amostras, ou com o ensaio de permeabilidade in situ para avaliar as condições de rebaixamento do lençol freático em escavações profundas.
O piezocone não dá apenas um número de resistência: entrega a história deposicional do terreno em forma de perfil contínuo, e isso muda completamente a tomada de decisão do engenheiro de fundações.
Metodologia aplicada em Rio de Janeiro

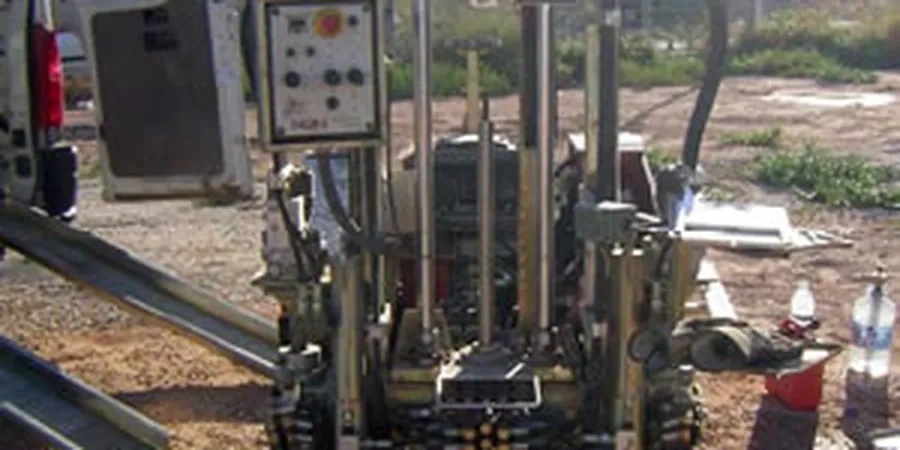

Field demonstration
Fatores críticos do terreno em Rio de Janeiro
Com mais de 6,7 milhões de habitantes e uma mancha urbana que avança sobre áreas de aterro e manguezais recuperados, o Rio de Janeiro concentra um volume expressivo de construções sobre solos moles de elevada compressibilidade. O aterro do Flamengo, os bairros da região portuária e grande parte da Barra da Tijuca são exemplos de locais onde a espessura de sedimentos não consolidados pode ultrapassar 20 metros. O ensaio CPT oferece uma vantagem decisiva nesses cenários: a capacidade de detectar camadas finas de argila de alta sensibilidade que poderiam passar despercebidas em investigações convencionais. Quando uma estaca atravessa esses estratos sem a devida consideração no projeto, o atrito negativo gerado pela consolidação do aterro pode sobrecarregar a fundação em valores que excedem a carga admissível. Além disso, a medição de poropressão durante o ensaio permite estimar o coeficiente de adensamento horizontal (ch), parâmetro crucial para prever os prazos de recalque. Nos últimos três anos, vimos projetos na Zona Portuária que reduziram o comprimento das estacas em até 15% simplesmente porque o piezocone demonstrou que uma camada resistente era contínua e competente, algo que a sondagem SPT com amostrador deformado não conseguia garantir com o mesmo nível de confiança.
Precisa de uma avaliação geotécnica?
Resposta em menos de 24h.
Nossos serviços
A investigação com cone elétrico é o núcleo do nosso trabalho no Rio de Janeiro, mas sabemos que cada projeto demanda um conjunto específico de informações. Por isso, oferecemos modalidades complementares que enriquecem o modelo geotécnico e garantem a conformidade com as exigências normativas e contratuais.
Piezocone com Dissipação (CPTu)
Ensaio CPT com medição de poropressão e ensaio de dissipação para determinação do coeficiente de adensamento horizontal (ch). Ideal para argilas moles saturadas como as encontradas nos aterros da região portuária e na bacia do Canal do Mangue. A cada parada programada, monitoramos a queda da poropressão até 50% de equalização, fornecendo dados para previsão de recalques ao longo do tempo.
CPT Sísmico (SCPTu)
Cone sísmico com geofone triaxial para aquisição de ondas de cisalhamento a cada metro. Permite calcular o módulo de elasticidade máximo (Go) e a velocidade Vs30, parâmetros exigidos para análise de interação solo-estrutura e para projetos que devem atender à NBR 15421 quanto à resposta sísmica. Muito utilizado em edifícios altos na Zona Sul e em estruturas portuárias.
Perguntas comuns
Qual é o investimento para um ensaio CPT no Rio de Janeiro?
O valor do ensaio CPT depende da profundidade, da localização e da modalidade (CPT convencional, CPTu ou SCPTu). No Rio de Janeiro, um ensaio padrão com cone elétrico até 20 metros de profundidade tem um custo a partir de 100.000 reais. Este valor inclui mobilização do equipamento, cravação, aquisição de dados em tempo real e relatório técnico com classificação Robertson. Recomendamos solicitar uma cotação específica para o seu projeto, pois acessos complicados em áreas de encosta ou a necessidade de horário noturno podem influenciar o orçamento final.
Qual a diferença entre o ensaio CPT e a sondagem SPT?
A sondagem SPT fornece uma medida de resistência a cada metro (NSPT) e recupera amostras deformadas para identificação tátil-visual, seguindo a NBR 6484. Já o ensaio CPT, normatizado pela NBR 16203, registra de forma contínua a resistência de ponta e o atrito lateral, sem amostragem, mas com um perfil de detalhe centimétrico. O CPT detecta lentes de solo de poucos centímetros que o SPT simplesmente não enxerga, e ainda mede a poropressão, que é essencial para entender o comportamento de solos saturados.
Em que tipo de solo o ensaio CPT não é recomendado?
O ensaio CPT atinge o impenetrável quando a resistência de ponta ultrapassa a capacidade do equipamento, tipicamente em solos com qc acima de 50 MPa. Isso ocorre em matacões, rocha sã muito rasa ou camadas de cascalho compacto. No Rio de Janeiro, essa situação é frequente nas encostas do Maciço da Tijuca e em áreas com solo residual jovem de gnaisse, onde a rocha alterada pode estar a menos de 5 metros. Nesses casos, a sondagem rotativa complementa a investigação.
Quanto tempo leva para executar e entregar os resultados?
A execução de um furo de CPT até 25 metros leva, em média, de 2 a 4 horas, dependendo da resistência do solo e da necessidade de ensaios de dissipação. O relatório preliminar com o perfil de qc, fs e u2 é entregue em até 48 horas. O relatório completo, com classificação Robertson, estimativa de parâmetros geomecânicos e recomendações para fundações, fica pronto em até 5 dias úteis. Para projetos com urgência, oferecemos a modalidade expressa com entrega em 24 horas.
